什么是雙絞線及雙絞線抗干擾原理介紹
-
來源：未知發布日期：2020-03-12 17:05
雙絞線一般由兩根22～26號絕緣銅導線相互纏繞而成，“雙絞線”的名字也是由此而來。實際使用時，雙絞線是由多對雙絞線一起包在一個絕緣電纜套管里的。如果把一對或多對雙絞線放在一個絕緣套管中便成了雙絞線電纜 ，但日常生活中一般把“雙絞線電纜”直接稱為“雙絞線”。與其他傳輸介質相比，雙絞線在傳輸距離，信道寬度和數據傳輸速度等方面均受到一定限制，但價格較為低廉。
雙絞線消除干擾的原理
在雙絞線中，干擾主要來自以下兩方面：第一，外部干擾。第二，同一電纜內部對線之間的相互串?dāng)_。下面，我們對雙絞線消除干擾的原理進行分析。
1、 雙絞線對外部干擾的抑制

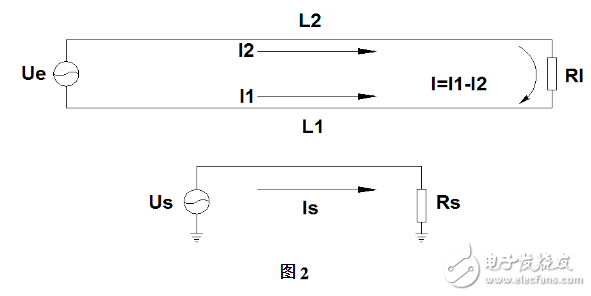

(1)干擾信號對平行線的干擾，見圖1。Us為干擾信號源，干擾電流Is在雙線的兩條導線L1、L2上產生的干擾電流分別是I1和I2。由于L1距離干擾源較近，因此，I1》I2，I=I1―I2≠0，有干擾電流存在。

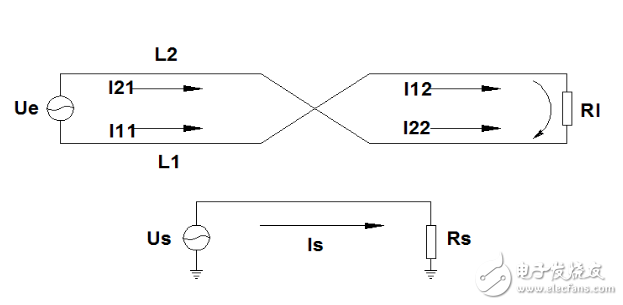

(2)干擾信號對扭絞雙線回路的干擾，見圖2。與圖1不同的是，雙線回路在中點位置進行了一次扭絞。在L1上存在干擾電流I11和I12，在L2上存在干擾電流I21和I22， 干擾電流I=I21+I22-I11-I12，由于兩段線路的條件相同，所以，總干擾電流I=0。所以只要設置合理的絞距，就能達到消除干擾的目的。
2、同一電纜內部各線對之間的串?dāng)_

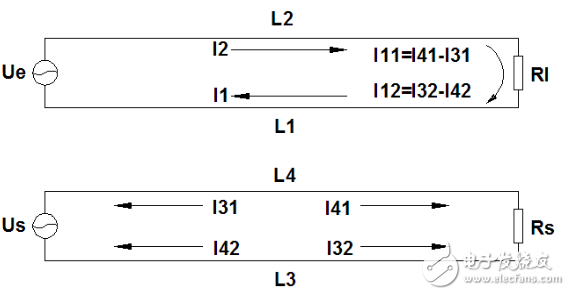

(1)兩個未絞雙線回路間的串?dāng)_，見圖3。其中Ue為主串回路，Us為被串回路。導線L1上的電流I1在被串回路L3和L4中產生感應電流I31和I41 ，I41》I31，在被串回路中形成串?dāng)_電流I11=I41-I31，同樣，導線L2上的電流I2在被串回路L3和L4中產生感應電流I32和I42，I42》I32，在被串回路中形成串?dāng)_電流I12=I32-I42，總干擾電流I=I11+I12，由于L1與L3、L4的距離比L2較近，I=I11+I12》0，在回路Us中形成干擾。

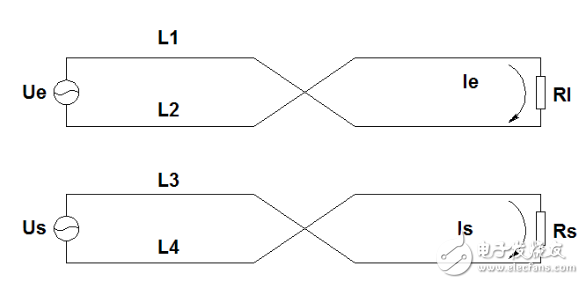

(2)兩個絞距相同的回路如圖4所示。回路Ue和回路Us同時在中點位置作扭絞，因此，兩個回路的4根導線之間的相對關系與未絞是完全相同的，根據以上分析可知，是不能起到消除串?dāng)_的作用。Ue和Us分別在對方回路中產生干擾電流Is和Ie，所以當兩個絞合的雙線回路絞距相同時，不能消除串?dāng)_。

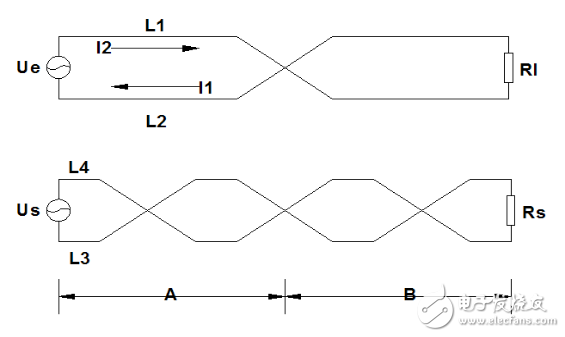

(3 ) 兩個絞距不同的雙線回路見圖6?；芈稶e在中點作扭絞。回路Us除在中點作扭絞外，還在A段和B段的二分之一處分別作扭絞。
下面以回路Ue為主串回路，回路Us為被串回路。分為A、B兩段，先分析A段的串?dāng)_。在A段內，回路Ue未作扭絞，而回路Us在二分之一處作扭絞;根據1.2節的分析可知，由于回路Us在A段的中點扭絞，導線L1對回路Us的干擾電流為零。同樣道理，導線L2對回路Us的干擾電流也為零。因此，在A段，回路Ue對回路Us的串?dāng)_電流為零。
B段的情況與A段完全相同，在B段串?dāng)_電流也為零。因此，回路Ue對回路Us的總串?dāng)_為零。所以，兩個獨立的雙絞線回路，只要設計合理的絞距，是可以消除相互串?dāng)_。

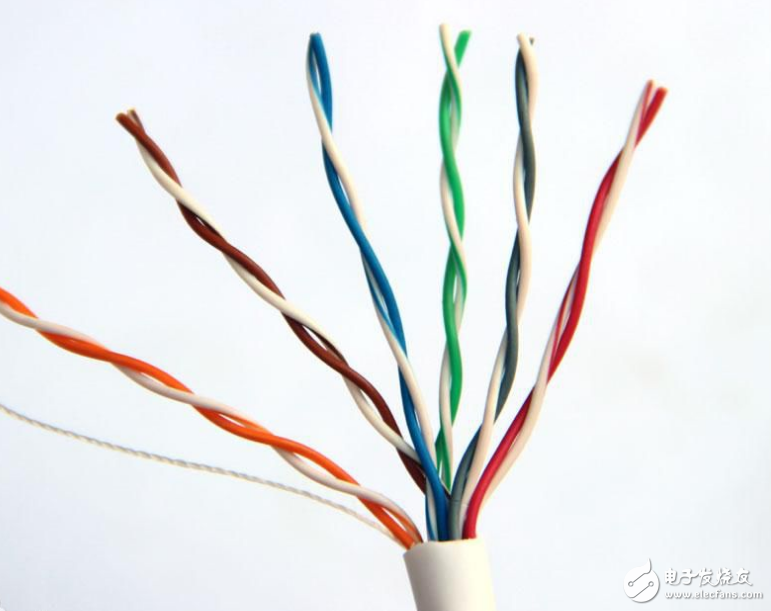

(4 )一條超五類雙絞線電纜由4對線組成。每對線各自按反時針方向扭絞。4對線的絞距是各不相同的(對于絞距，沒有量化標準，各個廠家的絞距有差別，從1.1-2.2cm不等，正規廠家的產品都能滿足電氣要求)。采取這些措施，不僅可消除外部干擾，同時可消除線對間的串?dāng)_。
