電力電纜的敷設方式
-
來源：金環宇電線發布日期：2020-03-09 15:43

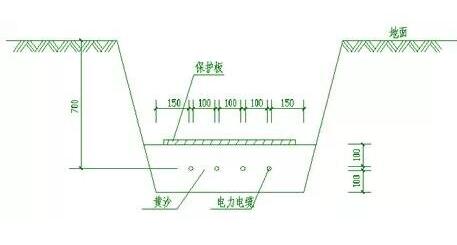

1、電力電纜直埋敷設
直埋敷設是將電纜直接埋在地下的一種敷設方式，其具有投資省的顯著優點，是廣泛應用的一種敷設方式。直埋電纜的深度不應小于0.7m，穿越農田時不應小于1.0m。直埋電纜的溝底應無硬質雜物，溝底鋪100mm厚的細土或黃沙，敷設后再加蓋100mm的細土或黃沙，然后用水泥蓋板保護，其敷設寬度應超過電纜兩側各50mm，也可用磚塊替代水泥蓋板?；靥钪翜系囊话霑r(shí)，鋪設警示帶，回填完成后，在電纜轉彎處、中間接頭處、與其他管線相交處等特殊路段放置明顯的方位標志和標樁，以增強防止外力破壞能力。

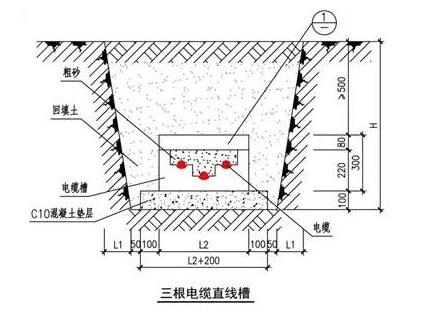

2、電力電纜槽敷設
電纜槽敷設是在開挖后，溝槽底板采用100mm～150mm厚混凝土墊層，兩側溝壁采用240mm磚墻，溝底鋪100mm厚的細土或黃沙，敷設后再加蓋100mm的細土或黃沙，蓋板采用水泥蓋板。深度不應小于0.7m，穿越農田時不應小于1.0m。這種方式相對直埋敷設來說，對電纜的保護稍好，適用于地形稍復雜的地段。

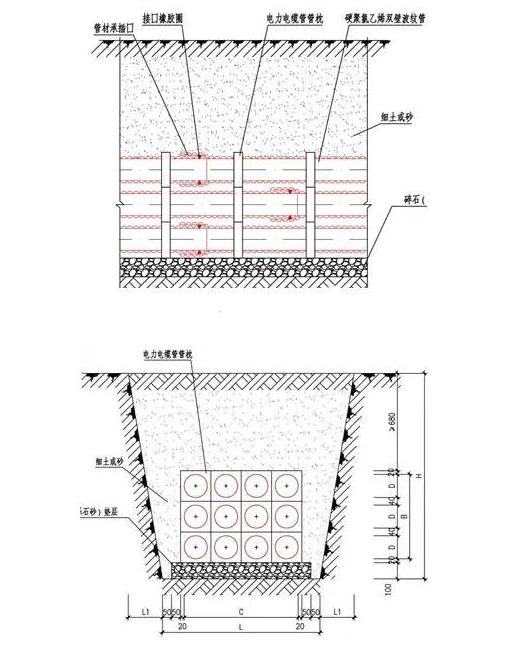

3、電力電纜保護管敷設
保護管(又稱排管)敷設一般采用低摩高強維綸水泥管或玻璃鋼管等，管壁采用混凝土包封。每隔50m～60m左右設置檢查井，排管頂部土壤不小于0.5m，縱向排水坡度不小于0.2%。該敷設方式主要優勢在于施工相對簡單，工期較短，路面無電纜溝蓋板。電纜排管的不足之處在于巡視不方便，不易于故障尋測，電纜散熱條件差，載流量較小等。
4、電力電纜溝敷設
電纜溝主要是按設計要求開挖并砌筑溝道，溝道的側壁焊接承力角鋼架并按要求接地，上面蓋以蓋板的地下溝道，就是電纜溝。它的用途就是敷設電纜的地下專用通道。
5、電力電纜隧道敷設
容納電纜數量較多、有供安裝和巡視的通道、全封閉型的地下構筑物稱為電纜隧道。其敷設稱為電纜隧道敷設。電纜隧道根據施工方法一般分為明挖隧道、暗挖隧道、頂管隧道、盾構隧道等。
