0.6/1KV YJV22、YJLV22單芯25、35、50、70、95平方電纜外徑、重量及載流量表
-
來源：金環宇電纜發布日期：2020-05-20 14:26
金環宇0.6/1KV YJV22、YJLV22單芯交聯電力電纜外徑、重量及載流量表

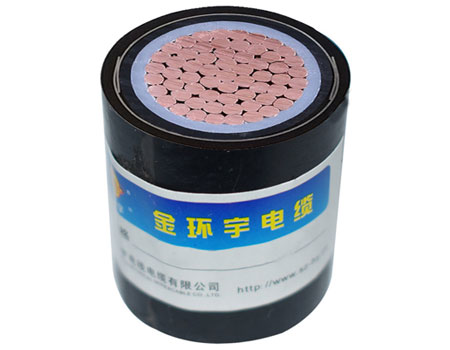

YJV22單芯交聯電力電纜
| 標稱截面(m㎡) | 電纜參考外徑 | 允許載流量(A) | 電纜參考重量(kg/km) | ||||
| 空氣中敷設 | 地埋敷設 | ||||||
| CU | AL | CU | AL | CU | AL | ||
| 25 | 14.7 | 118 | 92 | 172 | 134 | 467 | 311 |
| 35 | 15.7 | 148 | 113 | 208 | 162 | 571 | 355 |
| 50 | 17.2 | 179 | 138 | 250 | 194 | 746 | 433 |
| 70 | 19.1 | 230 | 175 | 303 | 235 | 973 | 534 |
| 95 | 20.7 | 285 | 215 | 362 | 281 | 1235 | 639 |
| 120 | 22.3 | 335 | 255 | 411 | 319 | 1501 | 749 |
| 150 | 24.3 | 380 | 295 | 470 | 365 | 1828 | 888 |
| 185 | 26.4 | 445 | 345 | 528 | 410 | 2202 | 1043 |
| 240 | 28.8 | 530 | 410 | 623 | 483 | 2763 | 1259 |
| 300 | 31.4 | 615 | 480 | 700 | 543 | 3383 | 1503 |
| 400 | 36.4 | 710 | 565 | 806 | 625 | 4737 | 2230 |
| 500 | 39.8 | 825 | 665 | 922 | 715 | 5790 | 2657 |
金環宇0.6/1KV YJV22、YJLV22單芯交聯電力產品使用特性
1、額定電壓Uo/U為0.6/1KV;
2、電纜導體的長期允許工作溫度為90℃;
3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：
單芯電纜——無鎧裝20D，有鎧裝——15D;
多芯電纜——無鎧裝15D，有鎧裝——12D;
注(D為電纜外徑mm)。
